履帶式拋丸清理機

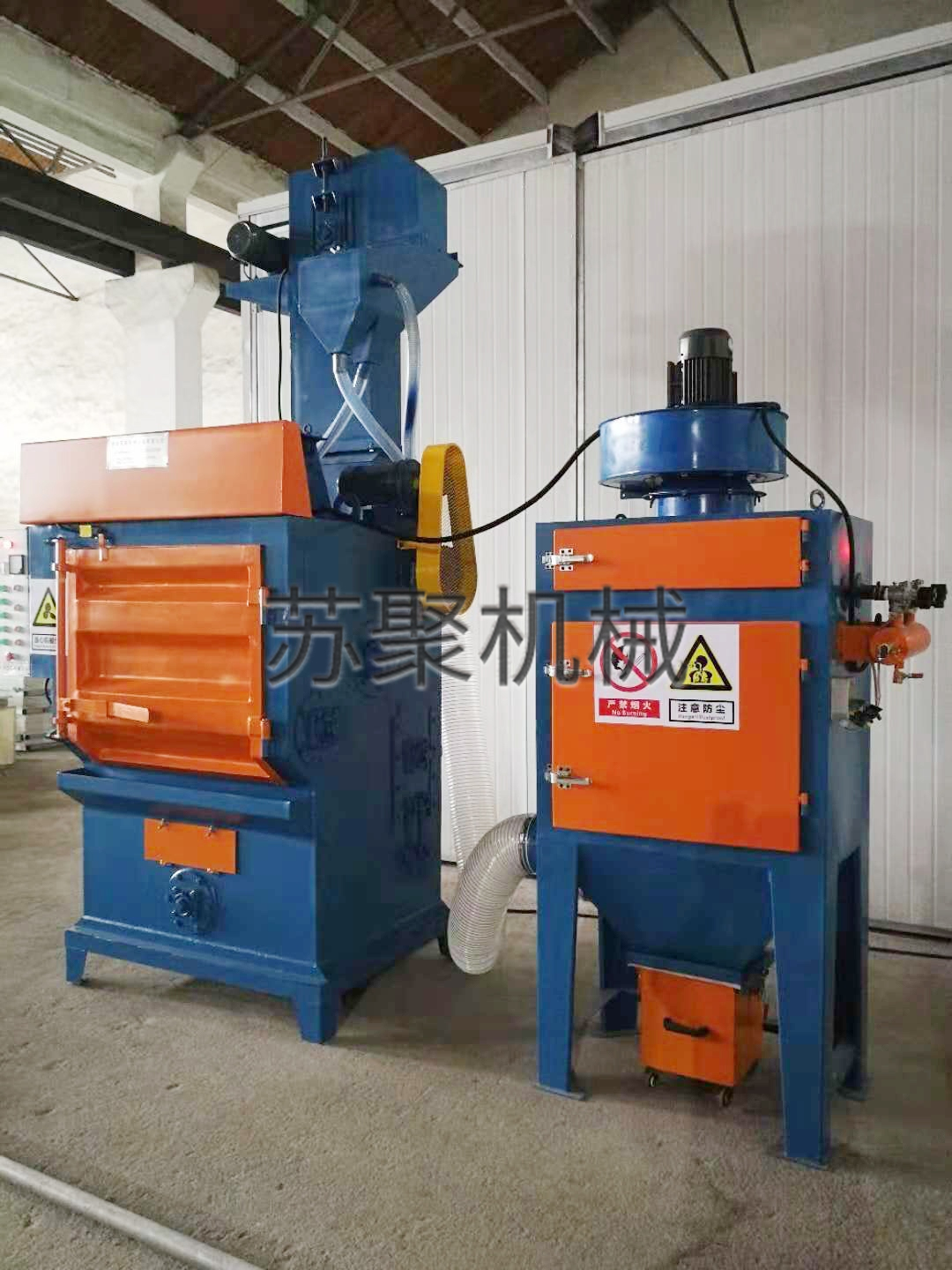

本機由清理室、履帶傳動、彈丸循環系統、拋丸器、分離器、上料系統及門架系統、除塵器、電器等部分組成。
工作原理：
技術參數:
在清理室中加入規定數量的工件，機器啟動后，滾筒開始旋轉，被清理的工件由橡膠履帶帶動在滾筒內作連續均勻的翻轉，同時拋丸器高效拋出彈丸形成扇形彈束，均勻的打在工件表面上，從而達到清理和強化的目的。拋出的彈丸及砂粒，經橡膠履帶均勻排布的小孔流入清理室底部的鋼板篩上，鋼板篩將較大顆粒篩出鋼丸及細砂落至篩下的螺旋輸送器，被送入提升機內，由提升機提至丸砂分離器中進行分離，粉塵由風機吸送至濾筒式除塵器內經濾筒過濾，清潔空氣排放大氣，濾筒上的灰塵有脈沖反吹落入除塵器下部集塵箱內，定期除塵。舊砂經流砂管流入廢砂桶內（用戶自備）。由分離器中鋼板篩篩下的較大顆粒與未能分離完成的丸砂混合物，經流丸管流入清理室。重新參加分離，分離后干凈的彈丸，經流丸管再次流入拋丸器內重新開始拋丸工作。
型號參數
Q324Q326Q328Qr3210
生產率(T/h)0.3-0.60.6-1.23-51.5-2.5
加料量200400600
單件大重量5101530
端盤直徑400650800100
有效容積(m3)0.050.150.250.3
拋丸量(kg/min)40150220250
除塵風量(m3/h)2000220030005000
功率消耗612.624.624.3
